Как работает сварочный робот: принцип работы и состав комплекса
Многие руководители производства слышали о роботизированной сварке, но не всегда понимают, что конкретно происходит внутри роботизированного комплекса и почему он варит стабильнее человека. В этой статье разберём принцип работы сварочного робота, состав типового комплекса и то, в каких случаях роботизация действительно оправдана.

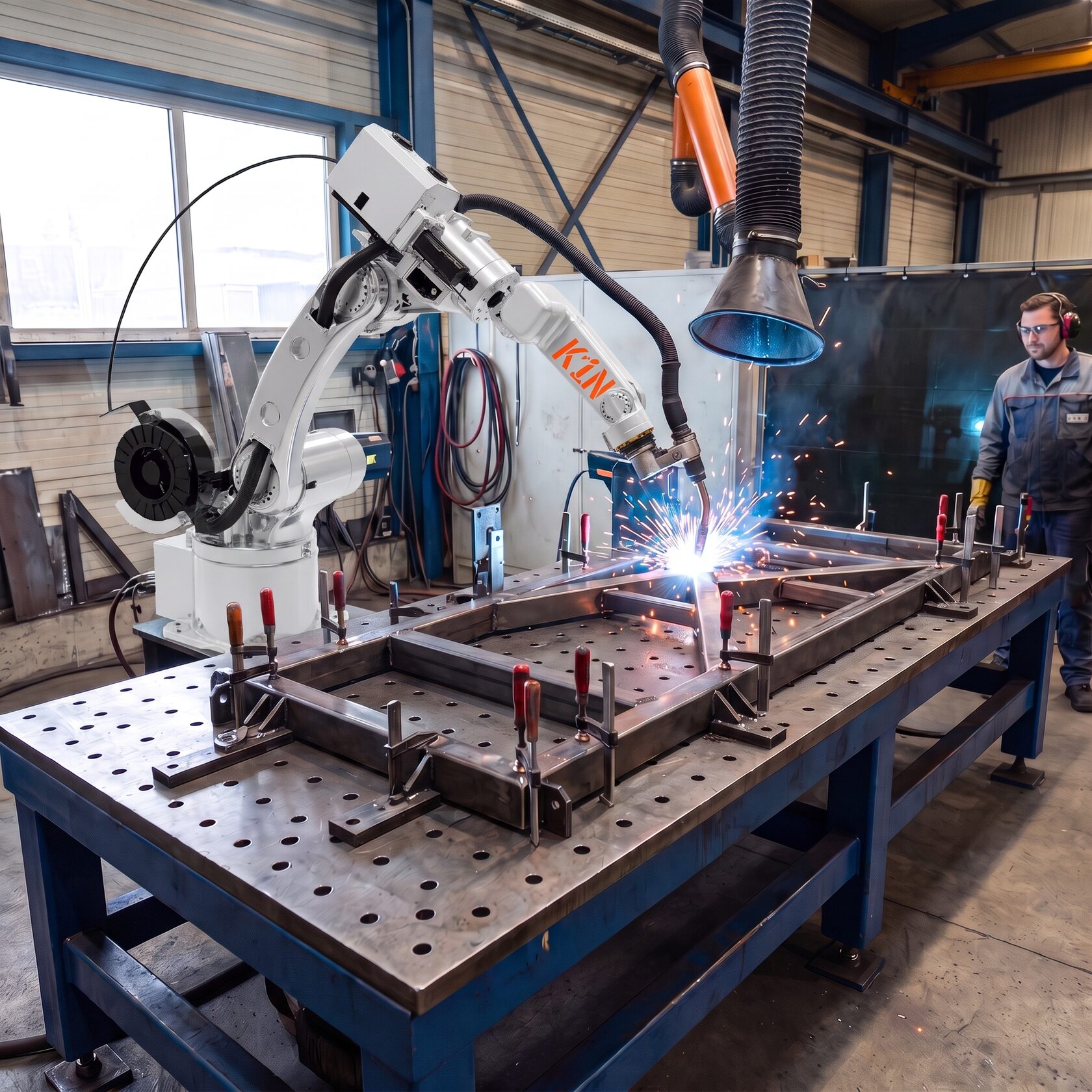

Что такое сварочный робот
Сварочный робот — это промышленный манипулятор, оснащённый сварочной горелкой и управляемый контроллером по заранее заданной программе. Робот не принимает решений самостоятельно: он точно воспроизводит запрограммированную траекторию с заданными параметрами тока, напряжения и скорости движения.
Именно это и даёт главное преимущество перед ручным трудом — повторяемость. Каждый шов на каждой детали выполняется с одинаковыми параметрами, независимо от времени суток, смены и усталости оператора.
Из чего состоит роботизированный сварочный комплекс
Роботизированный сварочный комплекс — это не один робот, а несколько взаимосвязанных компонентов, каждый из которых выполняет свою роль.
Промышленный робот-манипулятор
Перемещает сварочную горелку по заданной траектории. Стандартный сварочный робот имеет 6 осей движения, что позволяет подойти к шву под любым углом. Рабочий радиус — от 1400 до 2100 мм и более в зависимости от модели.
Контроллер робота
Управляющий блок, в котором хранятся программы сварки. Именно контроллер координирует движение всех осей, синхронизирует подачу проволоки и управляет параметрами сварочного источника.
Сварочный источник и горелка
Источник питания формирует сварочную дугу. Горелка, закреплённая на запястье робота, подаёт защитный газ и сварочную проволоку в зону сварки. Для разных материалов и толщин используются разные режимы: от стандартного MIG/MAG до импульсных и адаптивных.
Механизм подачи проволоки
Обеспечивает равномерную подачу сварочной проволоки с заданной скоростью. Любые колебания скорости подачи напрямую влияют на качество шва, поэтому подающий механизм — критически важный элемент.
Позиционер
Вспомогательное устройство, которое поворачивает или наклоняет заготовку во время сварки. Позиционер добавляет роботу дополнительные оси движения и позволяет работать со сложными деталями, к которым иначе невозможно подобраться под нужным углом.
Защитное ограждение и система безопасности
Обеспечивают безопасность персонала. Ограждение, световые барьеры и аварийные кнопки остановки — обязательные компоненты любого производственного комплекса.
Оснастка для фиксации деталей
Приспособления, которые удерживают заготовку в точно заданном положении. Качество оснастки напрямую влияет на точность сварки: если деталь сдвигается от цикла к циклу, стабильности шва не получить.
Как робот варит: пошаговый процесс
Весь цикл повторяется с одинаковыми параметрами на протяжении всей смены.
Чем роботизированная сварка отличается от ручной
ПараметрРучная сваркаРоботизированная сварка
Повторяемость шва
Зависит от сварщика
Стабильная в каждом цикле
Скорость сварки
30–40 см/мин
До 80–120 см/мин
Работа в несколько смен
Требует смены персонала
Без остановки
Зависимость от персонала
Высокая
Минимальная
Качество контроля
Визуальный контроль
Программный контроль параметров
Условия труда
Открытое воздействие дуги и газов
Оператор вне зоны сварки
Для каких деталей подходит роботизированная сварка
Роботизированная сварка наиболее эффективна, когда:
Робот варит хуже человека в одном случае: когда каждая деталь уникальна, позиция шва непредсказуема и фиксация невозможна. Для такой работы больше подходит ручная или полуавтоматическая сварка.
Как убедиться, что роботизация подойдёт для вашего производства
Самый надёжный способ — провести тестовую сварку на реальных деталях. В демо-зале KINETIK можно проверить качество сварного соединения, подобрать режимы работы и оценить производительность роботизированного комплекса до принятия решения о закупке.
Отправьте чертёж или фото изделия — инженер оценит задачу и предложит подходящую конфигурацию комплекса.
Многие руководители производства слышали о роботизированной сварке, но не всегда понимают, что конкретно происходит внутри роботизированного комплекса и почему он варит стабильнее человека. В этой статье разберём принцип работы сварочного робота, состав типового комплекса и то, в каких случаях роботизация действительно оправдана.
Что такое сварочный робот
Сварочный робот — это промышленный манипулятор, оснащённый сварочной горелкой и управляемый контроллером по заранее заданной программе. Робот не принимает решений самостоятельно: он точно воспроизводит запрограммированную траекторию с заданными параметрами тока, напряжения и скорости движения.
Именно это и даёт главное преимущество перед ручным трудом — повторяемость. Каждый шов на каждой детали выполняется с одинаковыми параметрами, независимо от времени суток, смены и усталости оператора.
Из чего состоит роботизированный сварочный комплекс
Роботизированный сварочный комплекс — это не один робот, а несколько взаимосвязанных компонентов, каждый из которых выполняет свою роль.
Промышленный робот-манипулятор
Перемещает сварочную горелку по заданной траектории. Стандартный сварочный робот имеет 6 осей движения, что позволяет подойти к шву под любым углом. Рабочий радиус — от 1400 до 2100 мм и более в зависимости от модели.
Контроллер робота
Управляющий блок, в котором хранятся программы сварки. Именно контроллер координирует движение всех осей, синхронизирует подачу проволоки и управляет параметрами сварочного источника.
Сварочный источник и горелка
Источник питания формирует сварочную дугу. Горелка, закреплённая на запястье робота, подаёт защитный газ и сварочную проволоку в зону сварки. Для разных материалов и толщин используются разные режимы: от стандартного MIG/MAG до импульсных и адаптивных.
Механизм подачи проволоки
Обеспечивает равномерную подачу сварочной проволоки с заданной скоростью. Любые колебания скорости подачи напрямую влияют на качество шва, поэтому подающий механизм — критически важный элемент.
Позиционер
Вспомогательное устройство, которое поворачивает или наклоняет заготовку во время сварки. Позиционер добавляет роботу дополнительные оси движения и позволяет работать со сложными деталями, к которым иначе невозможно подобраться под нужным углом.
Защитное ограждение и система безопасности
Обеспечивают безопасность персонала. Ограждение, световые барьеры и аварийные кнопки остановки — обязательные компоненты любого производственного комплекса.
Оснастка для фиксации деталей
Приспособления, которые удерживают заготовку в точно заданном положении. Качество оснастки напрямую влияет на точность сварки: если деталь сдвигается от цикла к циклу, стабильности шва не получить.
Как робот варит: пошаговый процесс
- Оператор устанавливает деталь в оснастку и запускает программу.
- Контроллер получает команду и начинает выполнять запрограммированную последовательность движений.
- Робот перемещает горелку к начальной точке шва с заданными углом и расстоянием.
- Включается подача проволоки и защитного газа, зажигается дуга.
- Робот движется вдоль шва с заданной скоростью, выдерживая стабильный вылет проволоки и угол горелки.
- По завершении шва горелка уходит в исходную позицию.
- Пока робот варит следующую деталь, оператор снимает готовое изделие и устанавливает новую заготовку.
Весь цикл повторяется с одинаковыми параметрами на протяжении всей смены.
Чем роботизированная сварка отличается от ручной
ПараметрРучная сваркаРоботизированная сварка
Повторяемость шва
Зависит от сварщика
Стабильная в каждом цикле
Скорость сварки
30–40 см/мин
До 80–120 см/мин
Работа в несколько смен
Требует смены персонала
Без остановки
Зависимость от персонала
Высокая
Минимальная
Качество контроля
Визуальный контроль
Программный контроль параметров
Условия труда
Открытое воздействие дуги и газов
Оператор вне зоны сварки
Для каких деталей подходит роботизированная сварка
Роботизированная сварка наиболее эффективна, когда:
- одна и та же деталь производится регулярно (серийное или крупносерийное производство);
- шов имеет повторяющуюся геометрию;
- деталь можно надёжно зафиксировать в одном положении;
- требования к качеству шва высокие и стабильные;
- объём производства достаточен для загрузки оборудования.
Робот варит хуже человека в одном случае: когда каждая деталь уникальна, позиция шва непредсказуема и фиксация невозможна. Для такой работы больше подходит ручная или полуавтоматическая сварка.
Как убедиться, что роботизация подойдёт для вашего производства
Самый надёжный способ — провести тестовую сварку на реальных деталях. В демо-зале KINETIK можно проверить качество сварного соединения, подобрать режимы работы и оценить производительность роботизированного комплекса до принятия решения о закупке.
Отправьте чертёж или фото изделия — инженер оценит задачу и предложит подходящую конфигурацию комплекса.
